Технологические особенности футерованных соединительных элементов
Монтаж трубопроводных систем, устойчивых к воздействию агрессивных сред, требует использования соединительной арматуры с аналогичным уровнем антикоррозийной защиты. Сортамент компонентов Baihu включает фасонные части, фланцы и специализированную арматуру, обеспечивающую целостность футерованного контура при разветвлении, изменении направления потока или подключении к резервуарному оборудованию.
Материалы футеровочного покрытия
Уязвимые участки трубопровода — зоны стыков и переходов — подвергаются повышенному риску химической и абразивной эрозии. Компания Baihu применяет прогрессивные методы защиты внутренних поверхностей с использованием высокотехнологичных полимеров: политетрафторэтилена (PTFE/PFA) и полипропилена (PP).
PTFE (фторопласт) — химически инертный эластичный полимер, сохраняющий стабильность в диапазоне от -70 до 260 ºC. Материал устойчив к большинству концентрированных кислот и щелочей. Благодаря низкому коэффициенту трения, футеровка PTFE предотвращает налипание частиц транспортируемого продукта, что критично для фармацевтической, пищевой и нефтехимической отраслей.
Фасонные части (фитинги) с футеровкой
Фитинги Baihu изготавливаются методами сварки или бесшовной формовки с последующим нанесением полимерного слоя методом ротационного формования. Это гарантирует равномерную толщину покрытия (от 3 до 7 мм) даже в сложных геометрических узлах. Изделия соответствуют стандартам DIN 2848 / DIN 2874 и рассчитаны на эксплуатацию при давлении PN 16, 25 и 40.

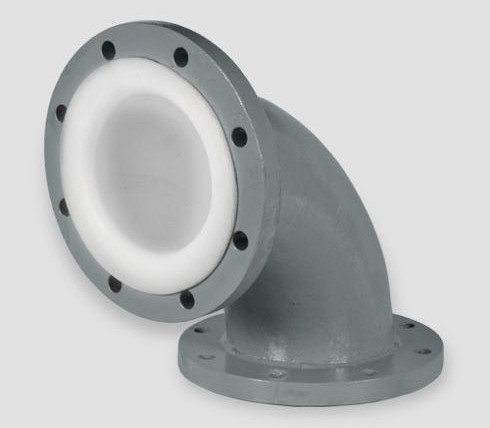

Отводы
Отводы с футеровкой выпускаются с углами поворота 30º, 45º, 60º, 90º. Номинальные диаметры для исполнения с PTFE варьируются от DN 15 до DN 600, для PP — до DN 300.

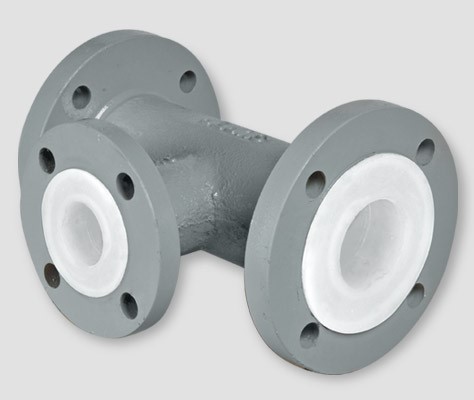

Тройники
Тройники Baihu обеспечивают надежное разветвление потоков. Равнопроходные модели с DN 15–100 имеют литой корпус с футеровкой PFA. Для диаметров свыше DN 125 применяется разъемный корпус.

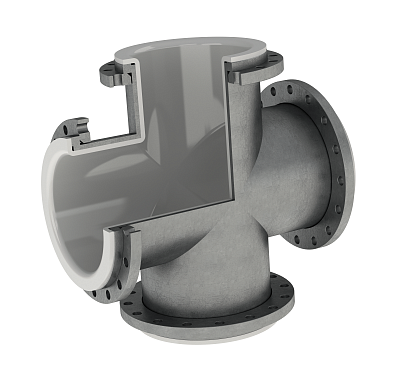

Крестовины
Крестовины поставляются в диапазоне диаметров DN 15–600. Конструкция обеспечивает идентичные гидравлические характеристики с футерованными тройниками.
Переходы
Концентрические и эксцентрические переходы Baihu компенсируют разницу диаметров в горизонтальных и вертикальных магистралях. Футеровка выполняется из PTFE или PFA.
Муфты и днища
Обжимные муфты (DN 6–25) предназначены для работы с высоконапорными рукавами, исключая повреждение внутреннего слоя. Днища (DN 300–6000) различных форм, включая полусферические и конические, применяются для защиты торцевых частей аппаратов и котлов.
Фланцевые соединения
Переходные фланцы Baihu обеспечивают герметичность при соединении разнородных участков трубопровода. Глухие фланцы (заглушки) с полимерным покрытием эффективно блокируют тупиковые ветки, обеспечивая защиту от коррозии даже при экстремальных температурах.
Специализированные компоненты

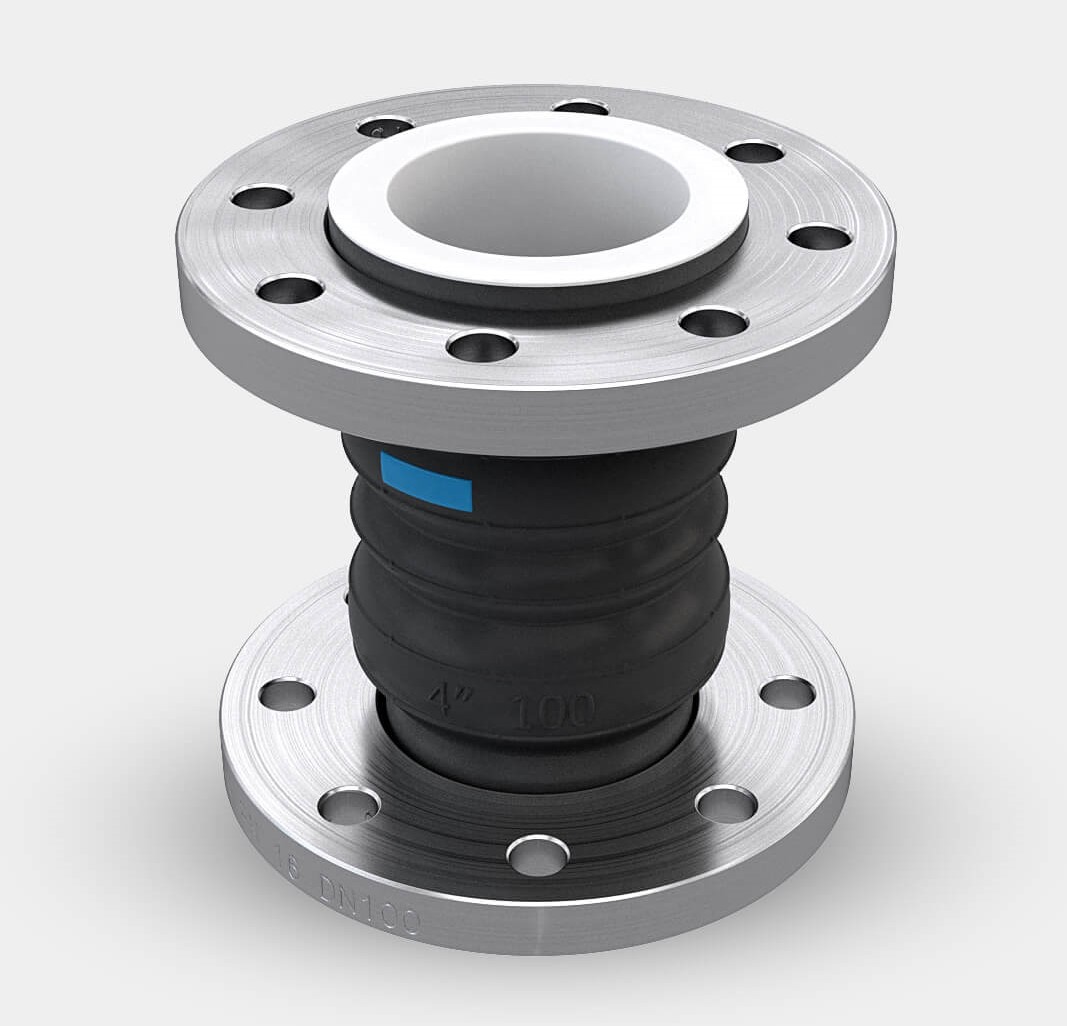

Компенсаторы Baihu эффективно нивелируют вибрационные и температурные нагрузки. Доступны варианты с 2, 3 и 5 витками сильфона, а также исполнения с защитным кожухом из нержавеющей стали. Погружные трубки и защитные вставки дополнительно обеспечивают сохранность оборудования при подаче реагентов.
Компания Baihu предлагает профессиональные решения по поставке футерованных деталей трубопровода, выполненных по строгим международным регламентам. Вся продукция проходит многоступенчатый контроль качества и сопровождается необходимой технической документацией.
