Технические особенности и назначение поворотных фланцев (заглушек-обтюраторов)
Поворотный фланец, известный в инженерной практике как очковая заглушка (spectacle blind), представляет собой специализированное запорное устройство, предназначенное для надежной изоляции отдельных сегментов трубопроводных систем при проведении регламентных работ, технического обслуживания или демонтажа оборудования. В отличие от запорной арматуры (клапанов), обтюратор Baihu обеспечивает долгосрочную и герметичную блокировку потока рабочей среды.
Конструктивное исполнение очковых заглушек

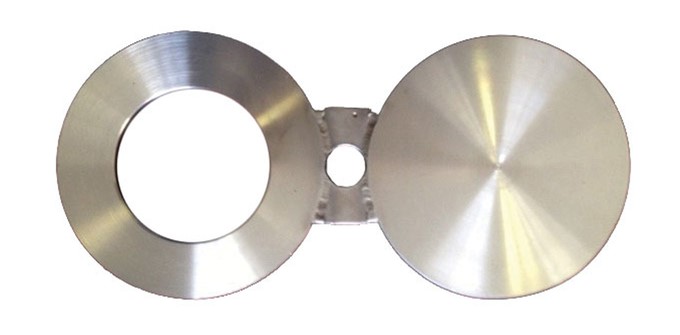

Изделие состоит из двух металлических дисков, объединенных жесткой перемычкой. Один диск является глухим (полностью перекрывает сечение трубы), второй оснащен проходным отверстием, соответствующим внутреннему диаметру трубопровода, что позволяет возобновить циркуляцию среды. Благодаря характерной конфигурации, напоминающей очки, устройство получило свое название. Переключение между режимами «открыто/закрыто» осуществляется путем поворота фланца в межфланцевом пространстве.
Типы уплотнительных поверхностей
Для обеспечения герметичности соединений, специалисты Baihu рекомендуют подбирать тип уплотнительной поверхности (RF, FF или RTJ) в строгом соответствии с ответными фланцами трубопроводной системы. Геометрические параметры и чистота обработки поверхности должны соответствовать международным стандартам ASME/ANSI, что гарантирует стабильную работу под высоким давлением и исключает протечки рабочей среды.
Применение заглушек и разделителей
Компоненты очковой заглушки могут эксплуатироваться как в едином конструктиве, так и по отдельности в качестве самостоятельных элементов:
- Глухая заглушка: применяется для полной остановки потока в магистрали.
- Разделитель (кольцо): используется для обеспечения свободного прохода среды в рабочем режиме.
Наличие стальной рукоятки-перемычки значительно упрощает процесс позиционирования и вращения фланца при обслуживании системы, обеспечивая безопасность персонала и высокую скорость проведения монтажных работ.
